Lokomotive serije JŽ 02

[sencica]

Serija JDŽ/HDŽ/JŽ 02 (SHS 327, MAV 327)
Parna lokomotiva za vuču brzih i putničkih vozova.

[PECELJ]

Tehnički podaci ove serije :

Parna lokomotiva za vuču brzih i putničkih vlakova serije JDŽ/HDŽ/JŽ 02 (SHS 327, MAV 327)

Tip 2C1-h2

Vrsta 35.14

Godina izgradnje 1912-1914.

Graditelj MAV Gepgyar, Budimpešta

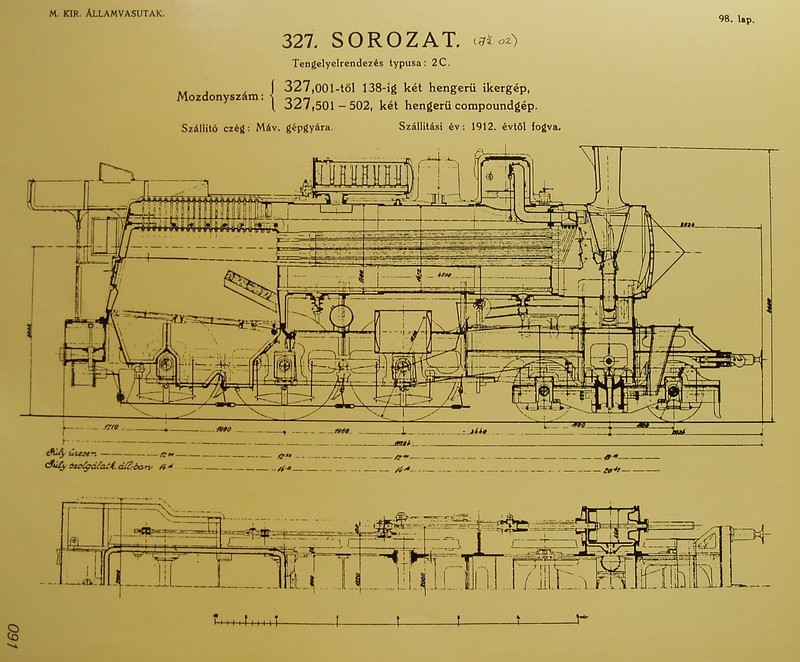

http://img269.imageshack.us/img269/3415/02crtez18lg.jpg

http://img293.imageshack.us/img293/6131/02crtez26gn.jpg

Snaga (900 KSi) 662 kW

Cilindarska vučna sila -

Adhezijska vučna sila 8.500 kg

Najveća brzina 100 km/h

Promjer spojenih kotača 1.826 mm

Površina rešetke 3,3 m2

Ukupna grijaća površina 165 m2

Tlak pare u kotlu 12 bara

Zaliha vode 20 m3

Zaliha ugljena 9 t

Masa praznoga tendera 23,38 t

Masa prazne lokomotive 57,90 t

Masa lokomotive u službi 62,90 t

Adhezijska težina lokomotive 42,41 t

Osovinske opterećenje 14 t

Duljina lokomotive s tenderom 19.770 mm

Tender T4

http://img373.imageshack.us/img373/1747/02006jdz2qf.jpg

http://img373.imageshack.us/img373/8398/02110jdz6eb.jpg

Na području Hrvatske lokomotive te serije bile su iskorštavane za vuču na pruzi Zagreb - Rijeka i jednim dijelom na pruzi kroz Liku.Do tridesetih godina 20.stoljeća vukle su brze i putničke vlakove.Nakon toga su vozile na drugim prugama.
Ove lokomotive su bile suvremenije konstrukcije i sagrađene za veće brzine i to za potrebe Mađarskih državnih željeznica.Imale su okrugle parorazvodnike, kormilo Heusinger, zračnu kočnicu Westinghouse i karakteristična šiljasta dimna vrata.


Izvor podataka : forum zeleznice.net

[PECELJ]

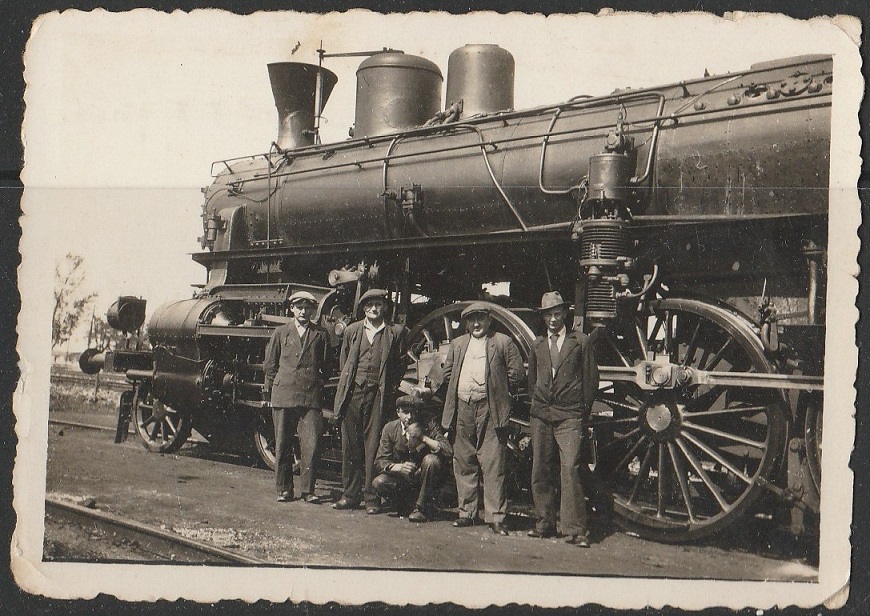

Lokomotive JDŽ 02-006 i JDŽ 02-010 na slikama T.Gljivovića :



[železocestnik]

Pozdravljeni,

šteta je, da je ovakva fotografija odličnog fotografa prof. Gjivovića u tako lošoj resoluciji ovdje na forumu.

Prof. Mladen Bogić, ravnatelj Železniškega muzeja v Ljubljani, dozvolio je, da se može staviti na forum fotografiju prof. Gjivovića iz fototeke muzeja (albumi prof. Kumarja).



Dobro, malo je obrezana ali lokomotiva je barem cijela na fotografiji.


pozdrav
Darko

[cira-1]

Da dopunim gospodina Darka (nadam se da se neće ljutiti).

Fotografija je snimljena u Zidanom mostu 01.08,1938. godine, a radi se o lokomotivi 02 - 010 (MAV 327.037).

Pozdrav

[cira-1]

Izvinjam se, nisam video da je postavljena fotografija sa podacima.

Još jednom se izvinjavan.

Pozdrav

[železocestnik]

Pozdravljen cira-1,

ne treba se izvinjavati, u stvari je i bolje, da si napisao koja je to lokomotiva, jer ako uletiš na brzinu, i ne vidiš onoga što piše izpod fotografije.

pozdrav
Darko

[PECELJ]

Lokomotiva JŽ 02-027 snimljena u Nišu :

02 Zeleznica-Lokomotiva jz 02-027 Nis.jpg (147.39 KiB) Pogledano 20314 puta

[PECELJ]

Ovo bi trebala biti lokomotiva serije 02 , snimljena u Zemunu 1935.godine.
Razlika je što paralelno sa kotlom nema onog "cilindra" .


[Tanka vatra]

<nije nikakav "cilindar", već uređaj - sistem,odnosno uređaj za prečišćavanje vode na parnim lokomotivama tipa Pecz - Rejtö.
